SPI-W25Q32介绍

W25Q32介绍

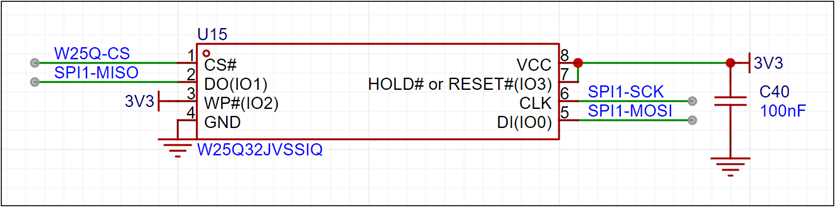

​ W25Q32是一种使用SPI通讯协议的NOR FLASH存储器，它的CLK/DI/DO引脚分别连接到了STM32对应的SPI引脚SCK/MOSI/MISO上，其中STM32的NSS引脚虽然是其片上SPI外设的硬件引脚，但实际上后面的程序只是把它当成一个普通的GPIO，使用软件的方式控制NSS信号，所以在SPI硬件设计中，NSS可以随便选择普通的GPIO，不必纠结于选择硬件NSS信号。

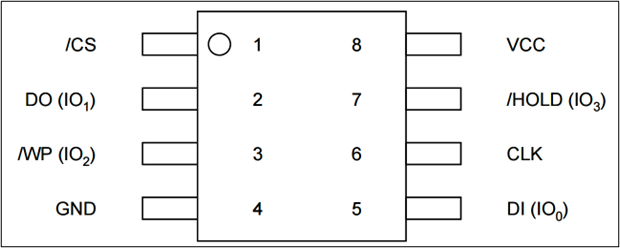

​ FLASH芯片中还有WP和HOLD引脚。WP引脚可控制写保护功能，当该引脚为低电平时，禁止写入数据。我们直接接电源，不适用写保护功能。HOLD引脚可用于暂停通讯，该引脚为低电平时，通讯暂停，数据输出引脚输出高阻抗状态，时钟和数据输入引脚无效。我们直接接电源，不使用通讯暂停功能。

注意：

1. 这个flash芯片支支持模式0和模式3。

2. 写的时候必须是先擦除，再写入。

3. 移位是高位优先。

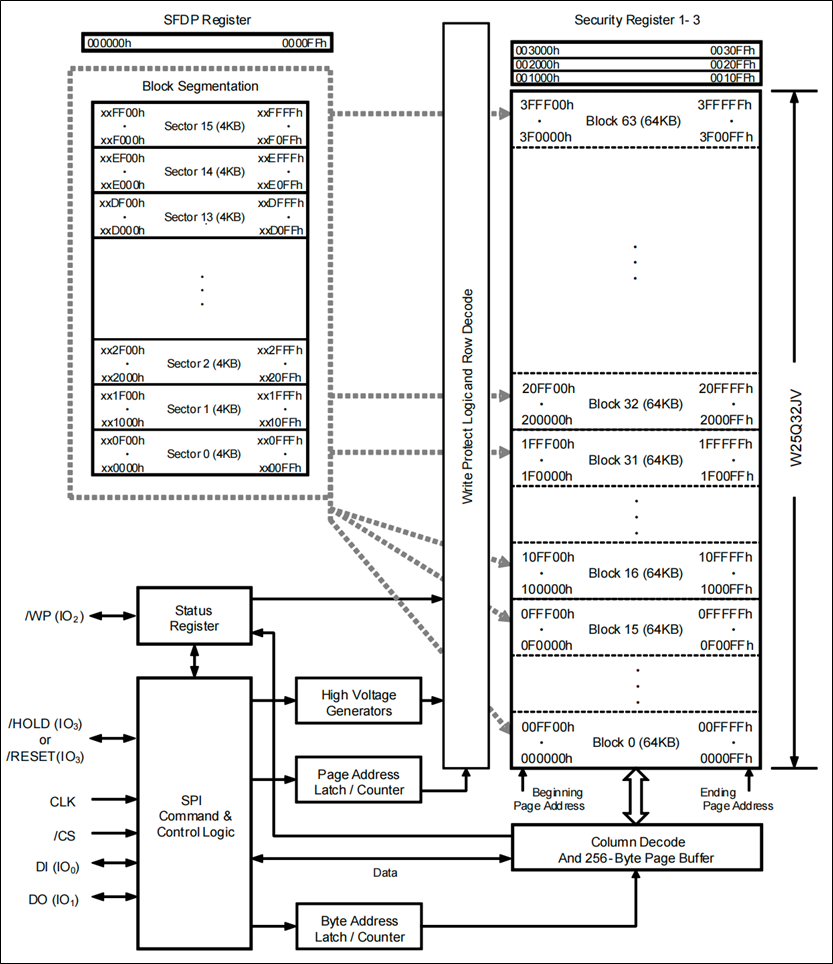

W25Q32框图

FLASH存储器有64个块，每个块中有16个区，每个区可以存储4KB的内容。

写入操作注意事项

1. 写入操作前，必须先进行写使能。

2. 每个数据位只能由1改写为0，不能由0改写为1。

3. 写入数据前必须先擦除，擦除后，所有数据为变为1.擦除必选最小擦除单元进行。

4. 连续写入多个字节时，最多写入一页的数据，超过页尾位置的数据，会回到页首覆盖写入。

5. 写入操作结束后，芯片进入忙状态，不响应新的读写操作。

读取操作注意事项

1. 直接调用读取时序，无需读使能，无需额外操作，没有页限制。

2. 读取操作结束后不会进入忙状态，但不能在忙状态时读取。

读写指令

交换数据时序

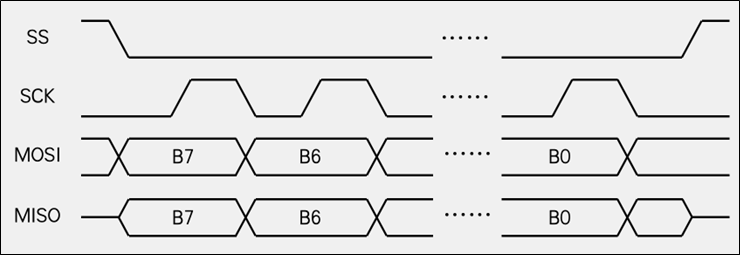

我们一般使用SPI的模式0（CPOL=0，CPHA=0），下面是模式0的数据交换时序图。
