SPI-软件模拟SPI读写FLASH-寄存器实现

需求描述

基于寄存器操作，使用软件模拟SPI协议，完成读写FLASH。

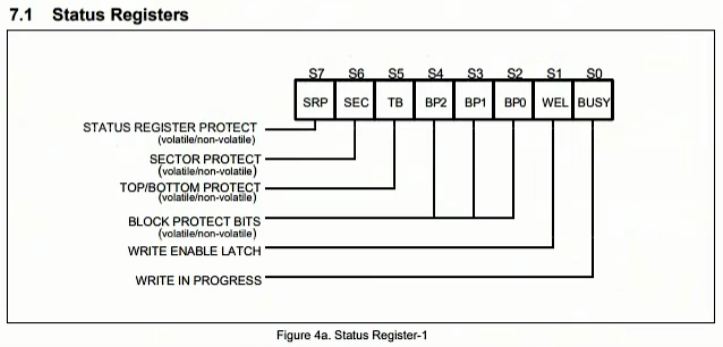

状态寄存器

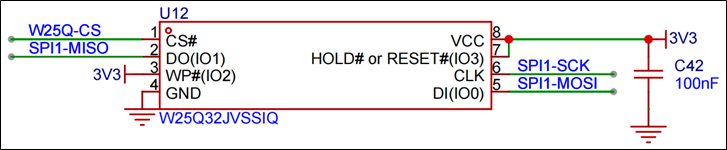

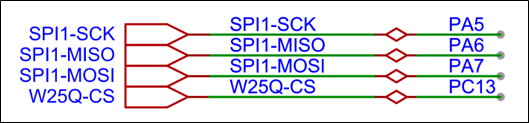

硬件电路设计

寄存器实现

spi.h

#ifndef __SPI_H
#define __SPI_H

#include "stm32f10x.h"
#include "delay.h"

// 宏定义，不同引脚输出高低电平
#define CS_HIGH (GPIOC->ODR |= GPIO_ODR_ODR13)
#define CS_LOW (GPIOC->ODR &= ~GPIO_ODR_ODR13)

#define SCK_HIGH (GPIOA->ODR |= GPIO_ODR_ODR5)
#define SCK_LOW (GPIOA->ODR &= ~GPIO_ODR_ODR5)

#define MOSI_HIGH (GPIOA->ODR |= GPIO_ODR_ODR7)
#define MOSI_LOW (GPIOA->ODR &= ~GPIO_ODR_ODR7)

// 读取MISO引脚信号
#define MISO_READ (GPIOA->IDR & GPIO_IDR_IDR6)

// SPI标准延迟时间
#define SPI_DELAY Delay_us(5)

// 初始化
void SPI_Init(void);

// 数据传输的开始和结束
void SPI_Start(void);
void SPI_Stop(void);

// 主从设备交换一个字节的数据
uint8_t SPI_SwapByte(uint8_t byte);

#endif

spi.c

#include "spi.h"

// 初始化
void SPI_Init(void)
{
    // 1. 开启时钟
    RCC->APB2ENR |= RCC_APB2ENR_IOPAEN;
    RCC->APB2ENR |= RCC_APB2ENR_IOPCEN;

    // 2. GPIO工作模式
    // PA5、PA7、PC13：通用推挽输出，CNF = 00，MODE = 11
    GPIOC->CRH |= GPIO_CRH_MODE13;
    GPIOC->CRH &= ~GPIO_CRH_CNF13;

    GPIOA->CRL |= GPIO_CRL_MODE5;
    GPIOA->CRL &= ~GPIO_CRL_CNF5;

    GPIOA->CRL |= GPIO_CRL_MODE7;
    GPIOA->CRL &= ~GPIO_CRL_CNF7;

    // PA6：MISO，浮空输入，CNF = 01，MODE = 00
    GPIOA->CRL &= ~GPIO_CRL_MODE6;
    GPIOA->CRL &= ~GPIO_CRL_CNF6_1;
    GPIOA->CRL |= GPIO_CRL_CNF6_0;

    // 3. 选择SPI的工作模式 0：SCK空闲0
    SCK_LOW;

    // 4. 片选不使能
    CS_HIGH;

    // 5. 延时
    SPI_DELAY;
}

// 数据传输的开始和结束
void SPI_Start(void)
{
    CS_LOW;
}
void SPI_Stop(void)
{
    CS_HIGH;
}

// 主从设备交换一个字节的数据
uint8_t SPI_SwapByte(uint8_t byte)
{
    // 定义变量保存接收到的字节
    uint8_t rByte = 0x00;

    // 用一个循环，依次交换8位数据
    for (uint8_t i = 0; i < 8; i++)
    {
        // 1. 先准备要发送的数据(最高位)，送到MOSI
        if (byte & 0x80)
        {
            MOSI_HIGH;
        }
        else
        {
            MOSI_LOW;
        }

        // 左移一位
        byte <<= 1;

        // 2. 拉高时钟信号，形成一个上升沿
        SCK_HIGH;
        SPI_DELAY;

        // 3. 在MISO上采样Flash传来的数据
        // 先做左移
        rByte <<= 1;

        if (MISO_READ)
        {
            rByte |= 0x01;
        }

        // 4. 拉低时钟，为下次数据传输做准备
        SCK_LOW;
        SPI_DELAY;
    }

    return rByte;
}

w25q32.h

#ifndef __W25Q32_H
#define __W25Q32_H

#include "spi.h"

// 初始化
void W25Q32_Init(void);

// 读取ID
void W25Q32_ReadID(uint8_t * mid, uint16_t * did);

// 开启写使能
void W25Q32_WriteEnable(void);

// 关闭写使能
void W25Q32_WriteDisable(void);

// 等待状态不为忙（busy）
void W25Q32_WaitNotBusy(void);

// 擦除段（sector erase）,地址只需要块号和段号
void W25Q32_EraseSector(uint8_t block, uint8_t sector);

// 写入（页写）
void W25Q32_PageWrite(uint8_t block, uint8_t sector, uint8_t page, uint8_t * data, uint16_t len);

// 读取
void W25Q32_Read(uint8_t block, uint8_t sector, uint8_t page, uint8_t innerAddr, uint8_t * buffer, uint16_t len);

#endif

w25q32.c

#include "w25q32.h"

// 初始化
void W25Q32_Init(void)
{
    SPI_Init();
}

// 读取ID
void W25Q32_ReadID(uint8_t *mid, uint16_t *did)
{
    SPI_Start();

    // 1. 发送指令 9fh
    SPI_SwapByte(0x9f);

    // 2. 获取制造商ID（为了读取数据，发送什么不重要）
    *mid = SPI_SwapByte(0xff);

    // 3. 获取设备ID
    *did = 0;
    *did |= SPI_SwapByte(0xff) << 8;
    *did |= SPI_SwapByte(0xff) & 0xff;

    SPI_Stop();
}

// 开启写使能
void W25Q32_WriteEnable(void)
{
    SPI_Start();
    SPI_SwapByte(0x06);
    SPI_Stop();
}

// 关闭写使能
void W25Q32_WriteDisable(void)
{
    SPI_Start();
    SPI_SwapByte(0x04);
    SPI_Stop();
}

// 等待状态不为忙（busy）
void W25Q32_WaitNotBusy(void)
{
    SPI_Start();

    // 发送读取状态寄存器指令，发送指令之后，FLASH会一直返回状态寄存器的值。其中最后一位是忙状态的标志位。
    SPI_SwapByte(0x05);

    // 等待收到的数据末位变成0
    while (SPI_SwapByte(0xff) & 0x01)
    {
    }

    SPI_Stop();
}

// 擦除段（sector erase）,地址只需要块号和段号
void W25Q32_EraseSector(uint8_t block, uint8_t sector)
{
    // 首先等待状态不为忙
    W25Q32_WaitNotBusy();

    // 开启写使能
    W25Q32_WriteEnable();

    // 计算要发送的地址（段首地址）
    uint32_t addr = (block << 16) + (sector << 12);

    SPI_Start();

    // 发送指令
    SPI_SwapByte(0x20);

    SPI_SwapByte(addr >> 16 & 0xff); // 第一个字节
    SPI_SwapByte(addr >> 8 & 0xff);  // 第二个字节
    SPI_SwapByte(addr >> 0 & 0xff);  // 第三个字节

    SPI_Stop();

    W25Q32_WriteDisable();
}

// 写入（页写）
void W25Q32_PageWrite(uint8_t block, uint8_t sector, uint8_t page, uint8_t *data, uint16_t len)
{
    // 首先等待状态不为忙
    W25Q32_WaitNotBusy();

    // 开启写使能
    W25Q32_WriteEnable();

    // 计算要发送的地址（页首地址）
    uint32_t addr = (block << 16) + (sector << 12) + (page << 8);

    SPI_Start();

    // 发送指令
    SPI_SwapByte(0x02);

    // 发送24位地址
    SPI_SwapByte(addr >> 16 & 0xff); // 第一个字节
    SPI_SwapByte(addr >> 8 & 0xff);  // 第二个字节
    SPI_SwapByte(addr >> 0 & 0xff);  // 第三个字节

    //  依次发送数据
    for (uint16_t i = 0; i < len; i++)
    {
        SPI_SwapByte(data[i]);
    }

    SPI_Stop();

    W25Q32_WriteDisable();
}

// 读取
void W25Q32_Read(uint8_t block, uint8_t sector, uint8_t page, uint8_t innerAddr, uint8_t *buffer, uint16_t len)
{
    // 首先等待状态不为忙
    W25Q32_WaitNotBusy();

    // 计算要发送的地址
    uint32_t addr = (block << 16) + (sector << 12) + (page << 8) + innerAddr;

    SPI_Start();

    // 发送指令
    SPI_SwapByte(0x03);

    // 发送24位地址
    SPI_SwapByte(addr >> 16 & 0xff); // 第一个字节
    SPI_SwapByte(addr >> 8 & 0xff);  // 第二个字节
    SPI_SwapByte(addr >> 0 & 0xff);  // 第三个字节

    //  依次读取数据
    for (uint16_t i = 0; i < len; i++)
    {
        buffer[i] = SPI_SwapByte(0xff);
    }

    SPI_Stop();
}

main.c

#include "usart.h"
#include "w25q32.h"
#include <string.h>

int main(void)
{
	// 1. 初始化
	USART_Init();
	W25Q32_Init();

	printf("SPI软件模拟实验开始...\n");

	// 2. 读取ID进行测试
	uint8_t mid = 0;
	uint16_t did = 0;
	W25Q32_ReadID(&mid, &did);
	printf("mid = %#x, did = %#x\n", mid, did);

	// 3. 段擦除
	W25Q32_EraseSector(0, 0);

	// 4. 页写
	W25Q32_PageWrite(0, 0, 0, "12345678", 8);

	// 5. 读取
	uint8_t buffer[10] = {0};
	W25Q32_Read(0, 0, 0, 2, buffer, 6);

	printf("buffer = %s\n", buffer);

	while (1)
	{
	}
}
