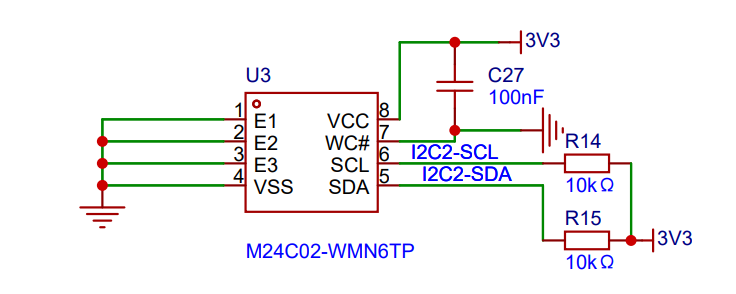

电路图
E1,2,3:表示设备地址,地址总共有7位或者10位,这款芯片前四位已经定死,为1010,后三位就为E1,2,3,因为开发板上就这一个M24C02芯片,因此给了000地址,为0号芯片
WC#:write control,低电平时可以写入,高电平锁定芯片
SCL,SDA:通讯关键引脚

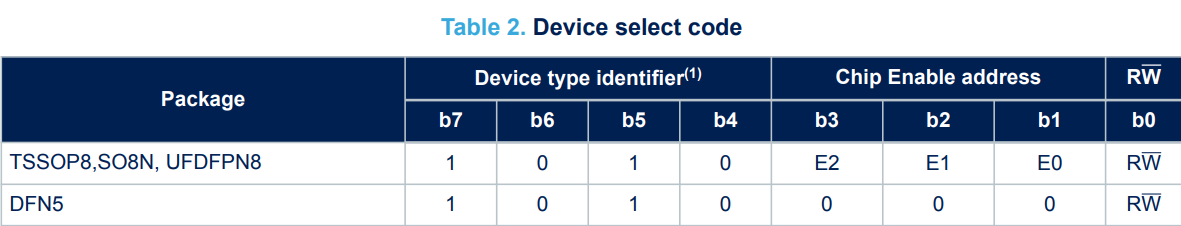

设备地址格式
由图和电路图可知,地址只能为10100001或者10100000,即0xA1或者0xA0
因此可以定义写地址为0xA0,读地址为0xA1
E1,2,3:表示设备地址,地址总共有7位或者10位,这款芯片前四位已经定死,为1010,后三位就为E1,2,3,因为开发板上就这一个M24C02芯片,因此给了000地址,为0号芯片
WC#:write control,低电平时可以写入,高电平锁定芯片
SCL,SDA:通讯关键引脚
由图和电路图可知,地址只能为10100001或者10100000,即0xA1或者0xA0
因此可以定义写地址为0xA0,读地址为0xA1
