嵌入式LCD显示模块接口类型
LCD的接口有多种，分类很细。主要看LCD的驱动方式和控制方式，目前彩色LCD的连接方式一般有这么几种：MCU模式，RGB模式，SPI模式，VSYNC模式，MDDI模式，DSI模式。
但应用比较多的就是MCU模式和RGB模式。
MCU模式
因为主要针对单片机的领域在使用，因此得名，其主要特点是价格便宜。MCU-LCD接口的标准术语是Intel提出的8080总线标准，因此在很多文档中用 I80 来指MCU-LCD屏。
对于MCU接口的LCM（LCD Module），其内部的芯片就叫LCD驱动器，都带GRAM（显存）。主要功能是对主机发过的数据/命令，进行变换，变成每个像素的RGB数据，使之在屏上显示出来。
RGB模式
RGB模式是大屏采用较多的模式，比如我们电脑显示器。
对于RGB接口的LCM，主机输出的直接是每个像素的RGB数据，不需要进行变换（GAMMA校正等除外），对于这种接口，需要在主机部分有个LCD控制器(平常所说的显卡)，以产生RGB数据和点、行、帧同步信号。

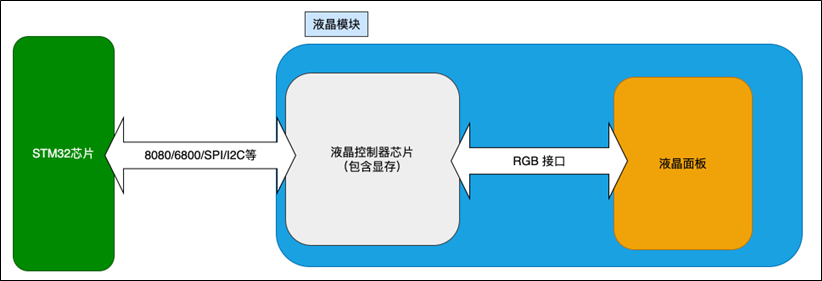

液晶模块Z350IT002
我们使用的液晶显示模块是Z350IT002。这是一款 TFT LCD（薄膜晶体管液晶显示器)模块。TFT LCD 以其优秀的显示性能和低功耗特性而广泛应用于各种电子设备。
分辨率
模块的分辨率为 320RGB × 480 点阵。这意味着屏幕横向有 320 个像素点，每个像素点由红、绿、蓝三种颜色组成，纵向有 480 个像素点。这种分辨率适合于显示清晰的图像和文字。
构造
它由 960 个源（source）和 480 个门（gate）构成。源用于横向的像素点驱动，门用于纵向的像素点驱动。这种结构有助于精确地控制每个像素点，从而提供清晰的图像显示。
微控制器接口
Z350IT002 设计了易于通过微控制器访问和控制的接口。这使得它非常适合于嵌入式系统或其他需要直接由微控制器控制显示屏的应用。
应用领域
考虑到其尺寸和分辨率，Z350IT002 特别适用于中小尺寸的显示需求，如便携式设备、工业控制面板、小型嵌入式系统等。
显示效果
作为一款 TFT LCD，Z350IT002 可以提供良好的颜色对比度和亮度，适合于需要中等分辨率和高色彩质量的应用。
总体而言，Z350IT002 是一款适用于多种中小型电子设备的TFT LCD显示模块，其易于微控制器集成的特点使其成为许多嵌入式应用和工业产品的理想选择。
控制器芯片ILI9486
液晶模块Z350IT002内部使用的控制芯片是：ILI9486。
ILI9486 是一款流行的 LCD 控制器芯片，由 Ilitek 公司生产，通常用于驱动中小尺寸的 TFT（薄膜晶体管）LCD 显示屏。
具有320RGBx480点的分辨率。它包括960通道的源驱动器和480通道的门驱动器，以及用于320RGBx480点图形数据的345600字节GRAM和电源供应电路。

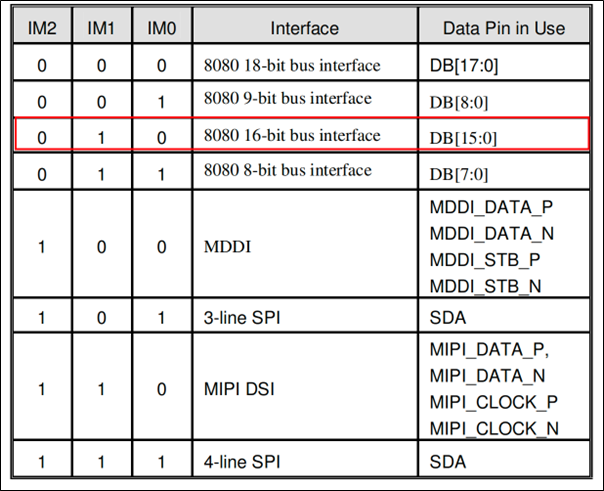

另外ILI9486支持多种接口类型，包括：
并行CPU数据总线接口，支持8位、9位、16位和18位。
3线和4线串行外设接口（SPI）。
符合RGB（16位/18位）数据总线，用于视频图像显示。
高速串行接口，提供一个数据和时钟通道，支持最高达500Mbps的MIPI DSI链路。
支持MDDI接口。
我们用的已经固定为使用16位的并行8080接口。
