ADC功能框图

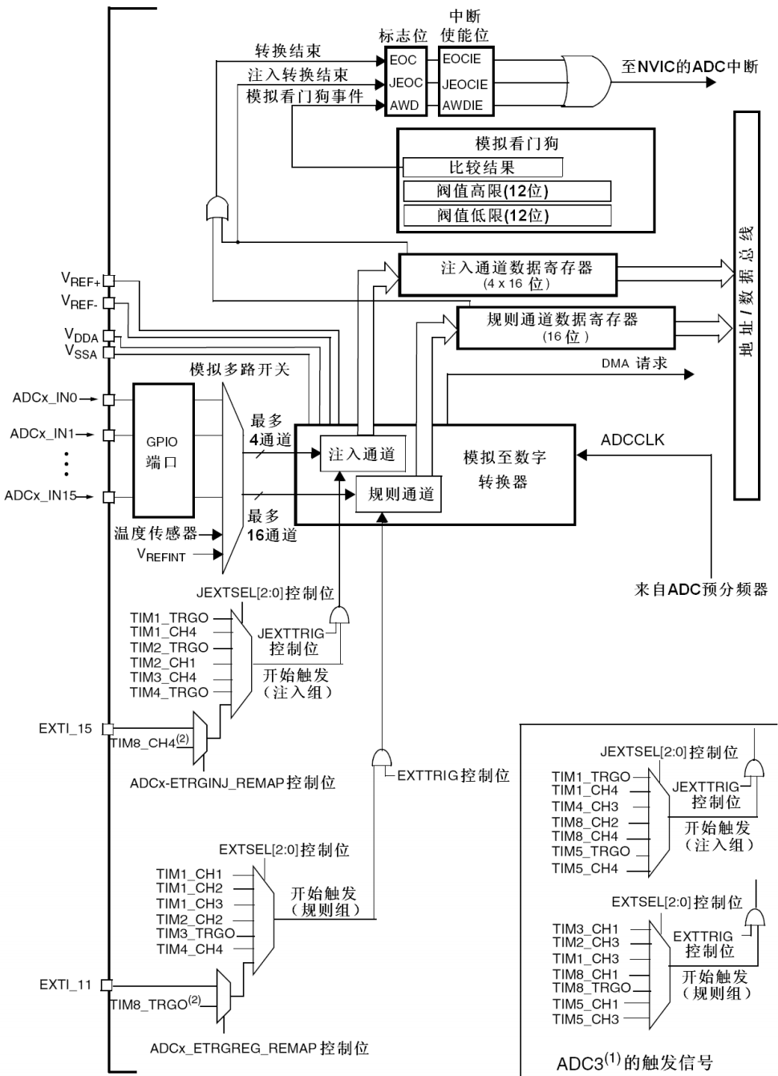

完整功能框图
框图比较复杂，我们只关注上面部分
下面部分定时器触发这块暂时用不到，不关注

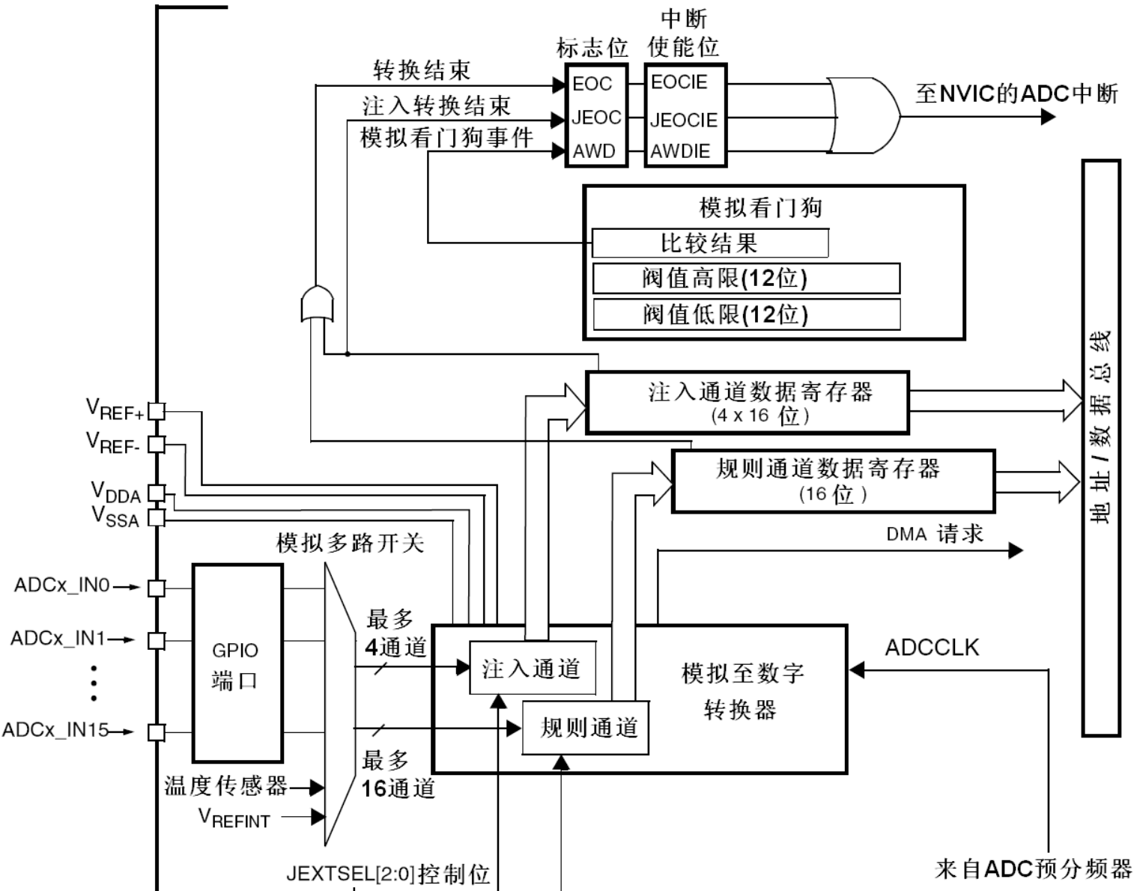

关注部分
具体介绍
V~DDA~ ：模拟电源正
V~SSA~：模拟电源负
V~REF+~：模拟参考电源正
V~REF-~：模拟参考电源负

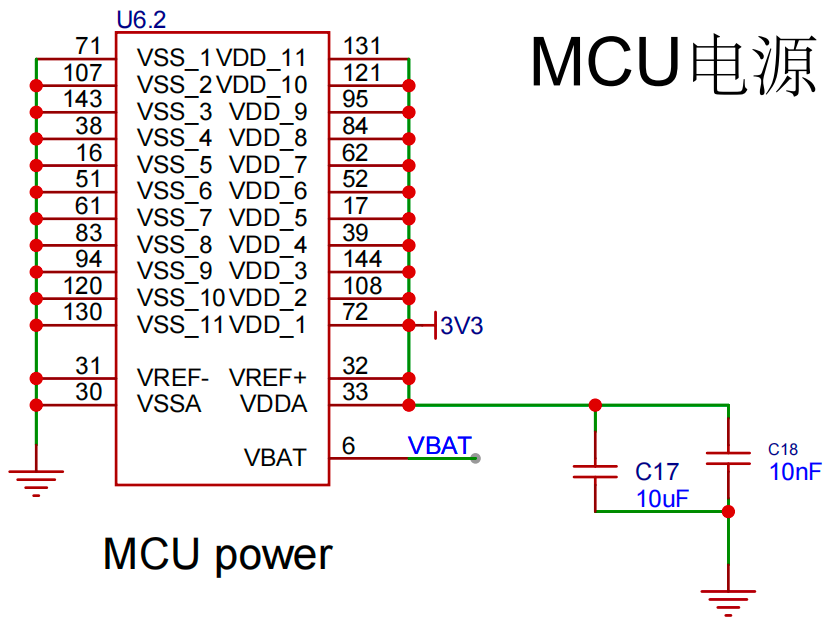

在实际电路设计中：
一般V~REF+~和V~DDA~接3.3V
一般V~REF-~和V~SSA~接地
所以ADC的测量范围是0~3.3V
输入通道
用来输入模拟电压的通道
一共多达18个通道
16个外部通道（ADCx_IN0-ADCx_IN15），对应着16个IO口。
内部温度传感器（测量芯片温度），通道16。
内部参考电压，通道17。
输入通道组织
我们可能会同时进行多路转换，输入通道组是把多个输入通道组织在一起，然后按组内顺序进行转换。
一共有两个通道组：
规则通道
规则通道组内的通道转换完成之后，会把转换后的结果存储到规则通道数据寄存器中。
规则组允许最多16个通道。
由于规则通道寄存器只有一个，当多路要转换时，寄存器内的值要及时取走，否则后面通道转换结果会覆盖前面的结果。
一般会使用DMA把数据寄存器的数据取走。
注入通道
注入通道组内的通道转换完成之后，会把转换后的结果储存到注入通道数据寄存器中。
注入组允许最多4个通道。
注入通道数据寄存器有4个，不用担心数据被覆盖问题。
规则通道和注入通道
注入通道的转换可以打断规则通道的转换。
在实际使用中，使用规则组的就够了，再配合前面学习的DMA，效果更好。

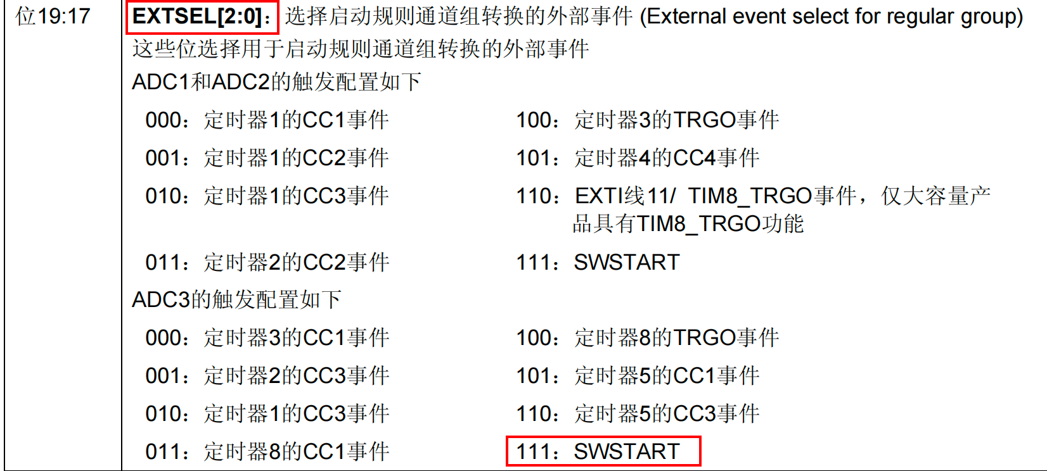

触发源

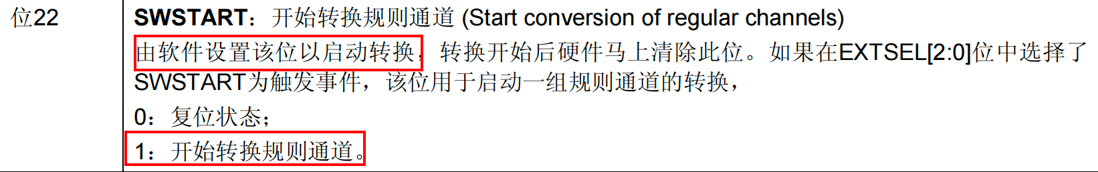

软件触发
操作控制寄存器ADC_CR2的一些相关位。
硬件触发
使用定时器的TRGO触发。
在实际使用中，一般软件触发就够了
转换方式
ADC_CR1寄存器SCAN：扫描模式（Scan mode）
开启扫描模式：多通道，顺序扫描，挨个转换。
关闭扫描模式：只转换通道组中第一个通道。
ADC_CR2寄存器CONT：连续转换（Continuous conversion）
开启连续模式：通道组内转换一轮之后，继续转换下一轮。不会停。
关闭连续模式：通道组内转换一轮之后，停止转换，等待下一次启动。
